機型結構

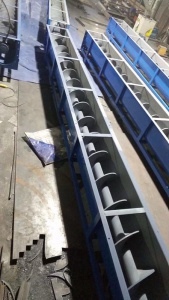

一臺螺旋輸送機機通常由驅動裝置(GX螺旋輸送機采用何種驅動裝置？<級鏈接>)、頭節、中間節、尾節、頭尾軸承、進出料裝置等幾部分（見上圖）組成，如條件允許，*好將驅動裝置安放在出料端，因驅動裝置及出料口裝在頭節（有止推軸承裝配）時較合理，可使螺旋處于受拉裝態。其中頭節、中間節、尾節每個部分又有幾種不同的長度。各個螺旋節的布置次序*好遵循按螺旋節長度的大小依次排列和把相同規格的螺旋節排在一起的原則，安裝時從頭部開始，順序進行。在總體布置時還應注意，不要使底座和出料口布置在機殼接頭的法蘭處，進料口也不應布置在吊軸承上方。

    GX型螺旋輸送機按使用場合要求的不同可分為S制法和D制法兩種：

S制法---帶有實體螺旋面的螺旋，其螺距等于直徑的0.5～1倍。

D制法---帶有帶式螺旋面的螺旋，其螺距等于直徑。

GX型螺旋輸送機在使用地點的安裝*須妥善地進行，并滿足本技術條件的要求。

安裝調試

1、在安裝GX型螺旋輸送機前，將**零部件清點齊*，除凈污垢。

2、螺旋輸送機基礎應正式安裝前20天澆灌完成，基礎應牢固，機器運行時有的穩定性。

3、參照設備總圖及各螺旋節、蓋、機殼的分別編號，依次將螺旋輸送機排列好，裝好驅動裝置及聯軸器。

4、機殼組裝應符合：

（1）直度和縱向水平度允許差為長度的1/1000，全長為4mm.

（2）橫向水平度允許差為1/500。

（3）機殼連接處應緊密貼合，不得有間隙。

（4）機殼與機座之間應墊實。

（5）機殼壁與螺旋間的兩側間隙應相等，其允許差為2mm,底部間隙應允許差為±2mm。

5、相鄰兩機殼之間表面，在其相互接頭處不得有顯著高度。

6、螺旋機各節需在**調整穩妥后，再擰緊地腳螺栓。

7、驅動裝置低速軸和螺旋機前接軸應是同心，采用浮動聯軸器，其平行偏差不得過1/100，位移偏差不得過0.2mm。

8、連接螺栓均應擰緊到的程度、調整。

9、螺旋機各吊軸應的吊承聯接軸、螺栓擰緊，并不得使螺栓卡住、壓彎。

10、為了調整機殼和螺旋之間長度的累積誤差，安裝時允許在各機殼的凸緣間加墊編制石棉帶，機殼和機蓋之間可加墊防水粗帆布（密封要求不高時可不加墊）。

11、驅動裝置減速器低速軸中心高與螺旋機中心軸高度相差無幾時可借墊片來調整驅動裝置的高度。

12、總裝完成，空負荷試車前，進行各部分的潤滑，檢查電氣接線的正確性及機殼內是否有遺留工具，螺旋是否被卡死。

13、在啟動前應先用人力轉動螺旋數周，確信沒有阻礙方能啟動。*次啟動應隨開隨停的辦法數次實驗，觀察各部分動作，認為正確良好后，才可正式運轉。

14、空負荷試車2小時應注意：

（1）運轉是否平穩。

（2）止推軸承和平軸承不得發生漏油現象

（3）各軸承發熱的溫升不過20℃

（4）各緊固部分不得發生松動。

（5）空轉功率不得過額定功率的30%。

同時，在安裝和調整GX型螺旋輸送機時應達到以下要求：

1．料槽中心線與螺旋軸應保持良好的同軸度。

2．料槽各節間連接處應緊密，不能出現錯位現象。節與節間、頂蓋與料槽間可加墊片，以料槽的密封 ，同時，還可調節料槽的長度誤差。

3．料槽內壁與螺旋體周?chē)拈g隙應相等。

4．驅動裝置軸與螺旋軸應保持良好的同軸度。調整時可借助墊片調節驅動裝置的高度。

5．螺旋體安裝后應對其進行靜平衡試驗。

6．中間懸掛軸承應而恰當?shù)刂С羞B接軸，以免螺旋軸產生徑向變形。安裝可通過調整軸承軸瓦間墊片達到要求。

7．整機安裝完畢后，應檢查機內有無雜物，各潤滑處是否加足潤滑油。

8．空載試車時，軸承不能漏油，且軸承溫升不過20℃。負載試車時，軸承溫升不得過30℃。

維護保養

（一）、需要GX性螺旋輸送機操作有關人員熟悉和遵守的規程：

1、每臺機器應有專人操作和保養，其他不員不得擅自開動。

2、開車前準備工作：

（1）檢查電線、開關等是否完好；

（2）檢查各緊固件（地腳螺栓、機殼聯接螺栓、中間軸聯接螺栓等等）是否松動。

（3）檢查各潤滑點是否按規定加潤滑油。

（4）螺旋是否卡住。

3、為預防起動過載，螺旋輸送機*須空載起動，即在機殼內無輸送物料時起動，啟動后方可輸送物料。

4、停車時*須將物料卸凈后停，即先停止加料再停車，以下次空載起動。

5、加料應當均勻，以免造成物料在吊軸承處積塞。

6、被輸送物料內不得混入堅硬的大塊物料，以免止住螺旋千萬機器損壞。

7、使用中要經常檢視本機的工作狀態，注意各緊固零件是否松動。

8、應**注意聯接螺栓法蘭與聯接軸的螺栓是否松動、掉或落剪斷，如發現應立即停車糾正。

9、運轉時機蓋不應取下，以免發生事故，操作者如需檢視內部情況，方可打開任何一塊機蓋

（二）、GX型螺旋輸送機的保養宜采用三級保養制

1、例行保養：日常確*機體部件的完好與清潔，目的使其保持良好的技術狀態。

2、一級保養：連續運轉三個月后，進行一次檢查保養，目的是檢查它的完整情況，預防機件的過度磨損，延長機件的壽命。

3、二級保養，使用滿一年時，*須進行一次*底的修理并更換部分零部件.
